智能制造：德國DIAS短波紅外熱像儀在連鑄自動控制中的應用

規格：PYROVIEW 512N protection

單位：

瀏覽次數：10494

性能標簽：

智能制造：德國DIAS紅外熱像儀PYROVIEW 512N在連鑄自動控制中的應用 ， 德國DIAS連鑄可視化紅外熱像監控系統PYROCAST , 采用了Siemens PLC 進行自控控制

產品詳細描述

​目前連鑄測溫大多使用光纖式紅外測溫儀，使用一堆水冷裝置，而且需要高壓冷卻水冷卻，但由于連鑄生產環境的高溫影響，這種連鑄測溫儀經常會(huì )損壞，使得這種測溫的使用壽命很多。

短波紅外熱像儀PYROVIEW 512N使得這種連鑄生產測溫及輸出變得非常簡單，既可以測溫，又可以成像，使得整個測溫過程可視化；再通過Siemens的PLC 將測溫數據4~20mA輸出出來；但這套系統價格比光纖紅外測溫儀系統價格要貴。

連鑄可視化紅外熱像監控系統

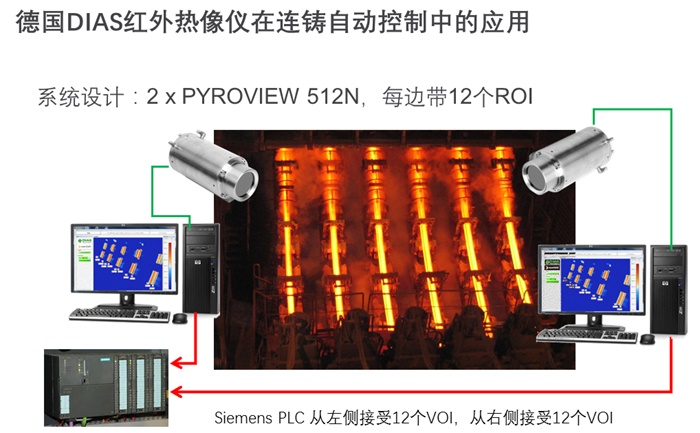

德國DIAS連鑄可視化紅外熱像監控系統PYROCAST，采用了短波紅外熱像儀PYROVIEW 512N protection，已經應用于德國薩爾州Saarland弗爾克林根的薩爾鋼鐵股份公司(Saarstahl AG)、Georgsmarienhütte公司。這個應用采用了如下的系統配置：

1、2套 x 短波紅外熱像儀 PYROVIEW 512N protection

      一套放置在連鑄生產線的左側，

      一套放置在連鑄生產線的右側。

      從左右兩側同時監控連鑄生產。

      每套紅外熱像儀都設置連鑄生產線的12個ROI(感興趣的區域)

2、2套 軟件：PYROSOFT Automation

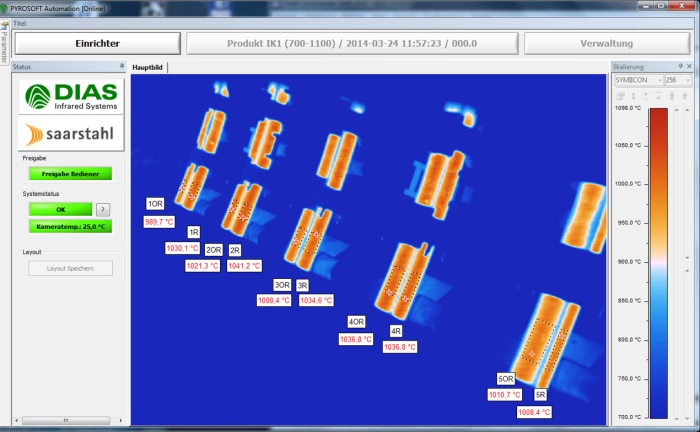

德國薩爾鋼鐵股份公司(Saarstahl AG)應用圖片

3、PLC：Siemens PLC，接受左側或右側的紅外熱像儀的溫度數據(4~20mA)輸出

4、通信接口：千兆以太網

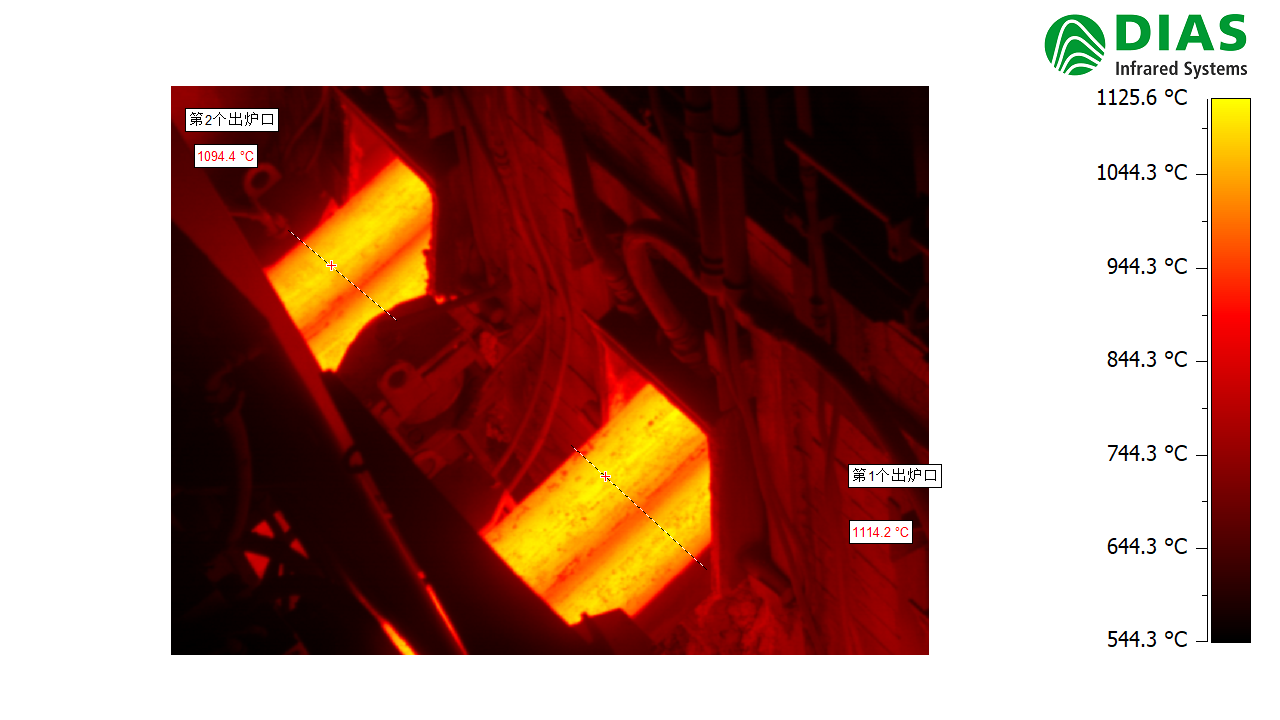

連鑄出爐的熱圖像
