燃燒室紅外熱像監控系統PI768N
本款為帶管道鏡頭(內窺鏡)的高溫紅外熱成像儀解決方案,基于德國DIAS公司最著名的高溫紅外熱成像儀PYROVIEW 640N,目前已經改為PYROVIEW768N或PYROVIEW512N.
性能指標如下:
型號
PYROINC768N
光譜范圍
0.8~1.1μm
測溫范圍
600~1500°C 或 800~1800°C
傳感器
二維Si-CMOS紅外陣列
像素
768*576(442368像素)
光學鏡頭
視場角74°x59°, 測量距離>1m,空間分辨率1.7mrad
調焦方式
電動調焦
誤差
2%測溫值
NETD
1°C
幀頻
50Hz
通信接口
千兆以太網
重量
約15kg
供電電壓
12~36VDC, 功耗7~10VA
外殼
不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm
操作溫度
-10~55°C
存儲溫度
-20~70°C,相對濕度95%
軟件
PYROSOFT,可定制特殊軟件
它包含如下幾個部分:
1、PYROVIEW 768N Compact+ 紅外熱成像儀
2、內窺鏡:管道鏡或內窺鏡,74°×59°, 空間分辨率:1.7mrad;帶全天候外殼或冷卻套IP65
3、(斷水、斷氣)自動伸縮單元(自動退出機構):機構伸縮管道由硅鉻鉬耐蝕耐熱合金鋼構成
4、窯爐自動打開/關閉設備: 由硅鉻鉬耐蝕耐熱合金鋼構成
通過電控柜和紅外熱成像儀的控制,自動控制打開或關閉爐門。
5、控制和供電柜(含水流量監控、氣流量監控、熱像儀監控及軟件、供電、控制線路等)
整體系統

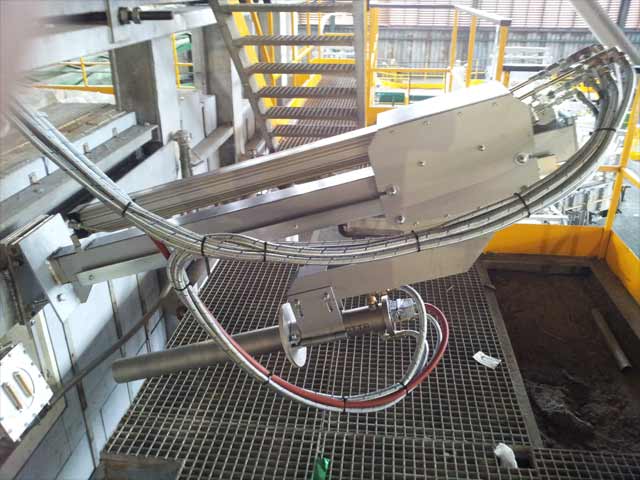

安裝在爐膛或燃燒室的PYROINC768N

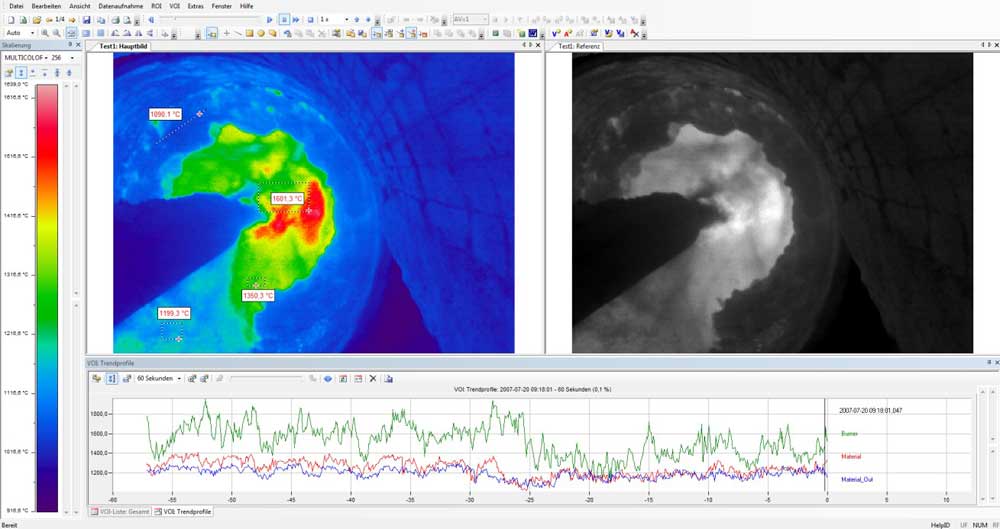

燃燒室PYROINC768N系統熱圖像

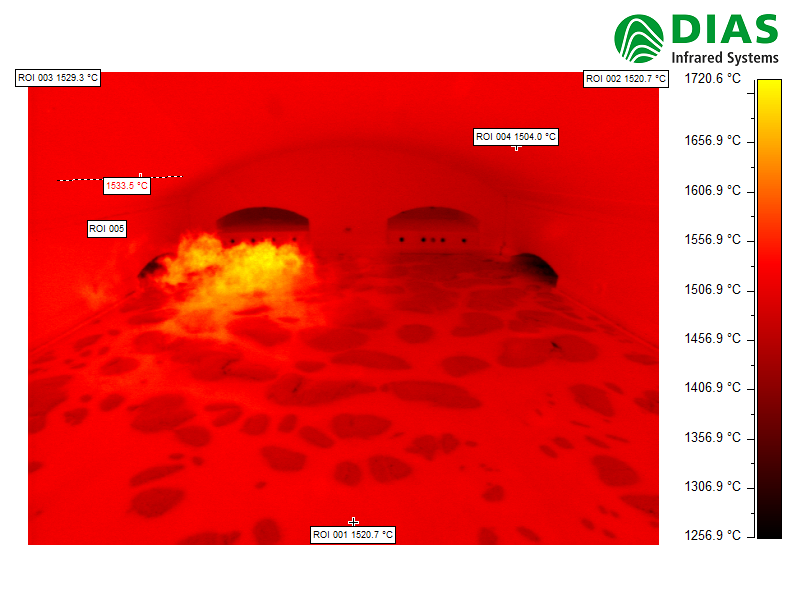

玻璃窯爐PYROINC768N系統熱圖像

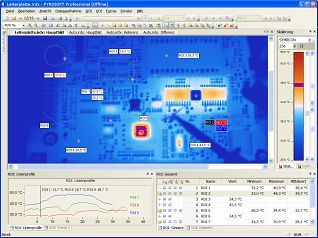

德國DIAS紅外熱成像儀專用軟件
專業版PYROSOFT Professional I/O
